3.5인치 640 × 480 MIPI 디스플레이를 사용하기 전에 무엇을 확인해야 합니까?

승인하기 전에3.5인치 수평 스크린 640x480 MIPI 인터페이스, 실제 활성 해상도 및 방향, 호스트 보드의 MIPI 요구 사항, 30핀 핀아웃, 기계 도면, 공급업체의 초기화 및 광학 문서 등 5가지를 확인합니다. HONGJIA의 HJ3450-02는 소형 산업용, 휴대용, 스마트 홈, 미용 및 소비자 제품에 적합할 수 있지만 하나의 해결되지 않은 사양으로 인해 비용이 많이 드는 재설계가 발생할 수 있습니다.

먼저 HJ3450-02가 640 × 480 가로 디스플레이인지, 480 × 800 세로 모듈인지 확인하세요.

첫 번째 대답은 게시된 정보에 의해 완전히 해결되지 않습니다. 제품 설명에는 HJ3450-02가 640 × 480 가로 디스플레이로 식별되어 있지만 사양 표에는 별도로 480(RGB) × 800이 나열되어 있습니다. 이러한 불일치는 형식 세부 사항이 아닌 엔지니어링 문제로 간주됩니다.

샘플링 전 사양 충돌 해결

HONGJIA에 문의하여 활성 매트릭스 해상도, 픽셀 배열, 기본 스캔 방향, 보기 방향 및 인용되는 모듈의 정확한 개정판을 확인하세요. 현재 데이터시트와 활성 영역을 식별하는 사진 또는 그림을 요청하십시오. 외부 치수나 커넥터 위치에서 방향을 추론하지 마십시오.

640 × 480 모듈과 480 × 800 모듈에는 다양한 UI 자산, 프레임 버퍼 가정, 초기화 명령 및 인클로저 레이아웃이 필요할 수 있습니다. 디스플레이가 물리적으로 수평이지만 패널 데이터가 세로 스캔으로 구성된 경우 소프트웨어 팀에서 회전 지원이 필요할 수 있습니다. 이는 부팅 시간, 메모리 사용, 터치 좌표 및 이미지 구성에 영향을 미칠 수 있습니다.

검증된 방향을 제품 UI 및 인클로저와 일치시킵니다.

휴대용 테스터 또는 산업용 제어 인터페이스의 경우 수평 공간은 추세 그래프, 측정 라벨 및 2열 컨트롤에 적합할 수 있습니다. 목록이나 세로로 쌓인 작업 흐름에는 세로 패널이 더 적합할 수 있습니다. 산업 디자인이 확정되기 전에 베젤 개구부, 활성 영역, 시야 방향, 케이블 출구 및 장착 기능에 대한 선택을 확인하십시오.

사용HJ3450-02 제품 페이지그런 다음 견적 수정본에 대한 제어 도면을 얻습니다.

HONGJIA 모듈이 컴팩트 임베디드 인터페이스를 위해 제공하는 것

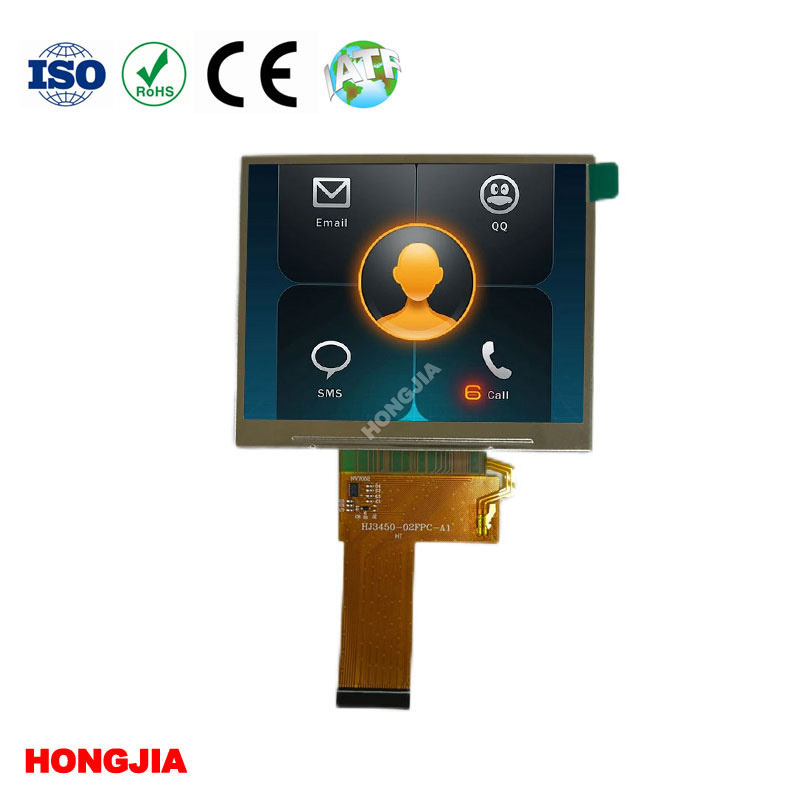

HJ3450-02는 NV3051F 드라이버 IC, MIPI 인터페이스 및 30핀 연결을 갖춘 3.5인치 IPS 투과형 TFT LCD 모듈로 설명됩니다. 나열된 윤곽선은 76.2 × 63.2 × 3.5mm이고 명시된 작동 온도 범위는 -20°C ~ 70°C입니다. 밝기는 최대 500cd/m²까지 선택할 수 있으므로 모든 샘플이 최대값을 사용한다고 가정하기보다는 정확한 밝기 범위를 확인하세요.

IPS는 작업자가 화면을 수직에서 멀리 볼 때 보다 일관된 색상과 대비를 유지하는 데 도움이 됩니다. 제품의 조명 조건에서 실제 시야각, 대비, 커버 렌즈 반사 및 가독성을 확인할 필요가 없습니다. "투과형"도 중요합니다. 모듈은 햇빛에서 읽을 수 있는 반투과 패널이 아닌 백라이트 조명으로 보도록 설계되었습니다.

모듈의 크기와 MIPI 연결로 인해 휴대용 테스트 기기, 산업용 장비, 의료 관련 장비, 미용 기기, 스마트 홈 제품, POS 하드웨어 및 가전제품을 포함한 소형 임베디드 시스템에 적합합니다. 적합성은 여전히 ​​호스트 프로세서, 광학 스택, 인클로저 및 환경 대상에 따라 다릅니다.

호스트 보드가 30핀 MIPI 연결을 구동할 수 있습니까?

호스트가 패널의 정확한 MIPI-DSI 전기 및 소프트웨어 요구 사항을 지원하는 경우에만 가능합니다. 30핀 커넥터는 물리적 인터페이스를 설명합니다. 그 자체로는 차선 수, 차선 속도, 픽셀 형식, 명령 순서, 전원 레일 또는 백라이트 제어 방법을 알려주지 않습니다.

MIPI 레인 수, 타이밍, 초기화 명령, 핀아웃 및 커넥터 방향 확인

레이아웃 전에 전체 핀 정의를 요청하고 다음을 확인하세요.

• MIPI 데이터 레인 수, 클록 동작 및 필요한 데이터 속도
• 지원되는 픽셀 형식, 색상 순서, 비디오 또는 명령 모드
• 수평 및 수직 타이밍 요구 사항
• 재설정, 대기, 전원 켜기 및 종료 순서
• 패널 공급, I/O 전압, 백라이트 입력 및 백라이트 전류 범위
• FPC 접점 측면, 커넥터 방향, 케이블 길이 제한 및 핀 번호 지정
• NV3051F 초기화 명령 및 필수 레지스터 설정

일반적인 필드 오류는 간단합니다. FPC가 미러링되거나 재설정 라인이 부동 상태로 유지되거나 호스트가 잘못된 색상 순서를 사용하거나 유효한 프레임 데이터를 수신하지 않고 디스플레이가 켜집니다. 흰색 화면은 일반적으로 MIPI 호환성을 증명하지 않습니다. 백라이트와 패널 전원이 있다는 것만 증명할 수 있습니다.

펌웨어 엔지니어에게 생산을 위해 계획된 것과 동일한 프로세서 제품군, 브리지, 커넥터 및 전원 시퀀스를 사용하여 샘플을 테스트하도록 하십시오. 보드가 다른 MIPI 구현을 사용하는 경우 맞춤형 FPC 또는 초기화 구성이 가능한지, 표준 모듈 설계에 어떤 변경 사항이 남아 있는지 HONGJIA에 문의하세요.

디스플레이 샘플에서 디자인 승인으로 이동하려면 어떤 문서가 필요합니까?

샘플은 이미지 품질과 적합성을 확인하는 데 유용합니다. 설계 승인이 아닙니다. 하드웨어, 펌웨어, 기계 및 구매 팀이 동일한 개정판을 검토할 수 있는 문서 세트를 요청하세요.

• 해상도와 방향이 확인된 현재 제품 데이터시트
• 개요, 활성 영역, 보기 영역, 두께, 장착 세부 정보 및 FPC 위치를 보여주는 기계 도면
• 커넥터 핀아웃, 전원, 백라이트 및 인터페이스 조건을 다루는 전기 사양
• NV3051F 드라이버 IC의 초기화 코드 또는 명령 시퀀스
• 가능한 경우 밝기, 대비, 시야 방향 및 균일성에 대한 광학 데이터
• 작동 및 보관 온도 제한과 디스플레이 결함 검사 기준
• 개정 관리 샘플 식별 및 샘플 버전과 프로덕션 버전 간의 알려진 차이점

터치가 제품의 일부인 경우 터치 패널, 커버 렌즈, 접착제, FPC를 별도의 리뷰로 처리하십시오. 본딩 전에는 딱 맞는 디스플레이가 최종 광학 스택이 지정된 후에는 맞지 않을 수 있습니다.

3.5인치 수평 IPS 디스플레이는 어디에 적합하고 어디에 부적합할까요?

이 3.5인치 MIPI TFT 디스플레이는 컴팩트한 컬러 인터페이스, 수평 레이아웃 및 표준 내장형 연결이 필요할 때 적합한 후보입니다. 휴대용 기기, 산업 제어, 미용 장비, 스마트 홈 인터페이스 및 인클로저 볼륨이 중요한 기타 제품에 대해서는 조기에 고려할 가치가 있습니다.

테스트된 광학 설계 없이 햇빛에서도 가독성이 필요한 제품, -20°C 이하 또는 70°C 이상의 작동, 반투과 패널, 비정상적으로 높은 밝기 또는 세로 전용 사용자 환경이 필요한 경우에는 적합하지 않을 수 있습니다. 이러한 요구 사항은 견적을 내기 전에 명시되어야 합니다. HONGJIA는 또한 넓은 온도 및 반투과 제품을 포함한 다른 디스플레이 카테고리도 제공하지만 HJ3450-02가 이러한 기능을 제공한다고 가정하지는 않습니다.

또 다른 실질적인 한계는 소프트웨어입니다. 그래픽 스택이 회전할 수 없거나 필요한 방향으로 패널을 지정할 수 없는 경우 개발 후반에 디스플레이를 변경하면 보드 또는 UI를 다시 디자인해야 할 수 있습니다. 샘플을 평가하는 동안 해당 결정을 확인하십시오.

미국 디자인인 팀은 RFQ를 발행하기 전에 HONGJIA에 무엇을 요청해야 합니까?

제품 링크뿐만 아니라 통제된 요구사항도 보내세요. 확인된 대상 해상도, 방향, 활성 영역, 인클로저 제한, 온도 범위, 밝기 대상, 호스트 프로세서 또는 브리지, MIPI 요구 사항 및 예상 연간 수요를 명시합니다. HONGJIA에 각 항목을 표준, 구성 가능 또는 맞춤으로 표시하도록 요청하세요.

샘플, FPC 및 터치 옵션, 사용자 정의 제한 및 생산 연속성 증거 요청

해당되는 경우 의도한 FPC, 커넥터, 백라이트 설정 및 터치 옵션을 포함하여 제안된 생산 구성에서 샘플을 요청하십시오. HONGJIA가 FPC, 핀 할당, 커버 렌즈, 터치 패널, 밝기 또는 초기화 설정을 사용자 정의할 수 있는지 확인하고 각 변경에 필요한 최소 주문, 툴링, 리드 타임 및 검증 작업이 무엇인지 물어보세요.

생산 결정을 내리려면 계획된 모듈 개정, 드라이버 IC 소싱 위치, 변경 알림 관행, 품질 검사 프로세스, 공장 또는 FAE 팀의 지원 등 공급 연속성에 대한 증거를 요청하세요. 인증이나 테스트 보고서를 형식적으로 요청하지 마십시오. 완제품에 실제로 필요한 표준이 무엇인지 확인하고 관련 문서를 요청하세요.

HONGJIA를 사용하세요3.5인치 수평 MIPI 디스플레이 정보기술적인 논의를 시작하려면 640 × 480 대 480 × 800 충돌을 해결하는 조건으로 RFQ를 만드세요. 올바른 다음 단계는 모호한 테이블을 기반으로 한 구매 주문이 아니라 문서화된 샘플 검토입니다.
