3.1인치 TFT LCD RGB 인터페이스란 무엇이며 임베디드 디스플레이 설계에 왜 중요한가요?

그만큼RGB 인터페이스를 갖춘 3.1인치 TFT LCD임베디드 시스템, 산업용 제어 패널, 의료 기기, 휴대용 기기 및 가전 제품에 널리 사용됩니다. 이 기사에서는 이 디스플레이의 작동 방식, RGB 인터페이스가 중요한 이유, 시스템에 통합하는 방법, 설계 및 배포 중에 엔지니어가 직면하는 과제에 대한 심층적인 기술 및 실제 이해를 제공합니다. 또한 개발자와 제품 설계자가 정보에 입각한 결정을 내리는 데 도움이 되는 선택 기준, 일반적인 함정, 문제 해결 전략 및 실제 응용 프로그램에 대해 설명합니다.

목차

• 1. 3.1인치 TFT LCD RGB 인터페이스 소개
• 2. TFT LCD 기술의 이해
• 3. RGB 인터페이스가 특별한 이유는 무엇입니까?
• 4. 시스템 아키텍처 및 신호 흐름
• 5. 주요 기술 사양 설명
• 6. RGB 인터페이스 디스플레이의 장점
• 7. 한계 및 엔지니어링 과제
• 8. 실제 장치의 응용
• 9. 설계 및 통합 지침
• 10. 다른 인터페이스와의 비교
• 11. 일반적인 문제 해결
• 12. 엔지니어를 위한 선택 가이드
• 13. 자주 묻는 질문
• 14. 결론 및 연락처

1. 3.1인치 TFT LCD RGB 인터페이스 소개

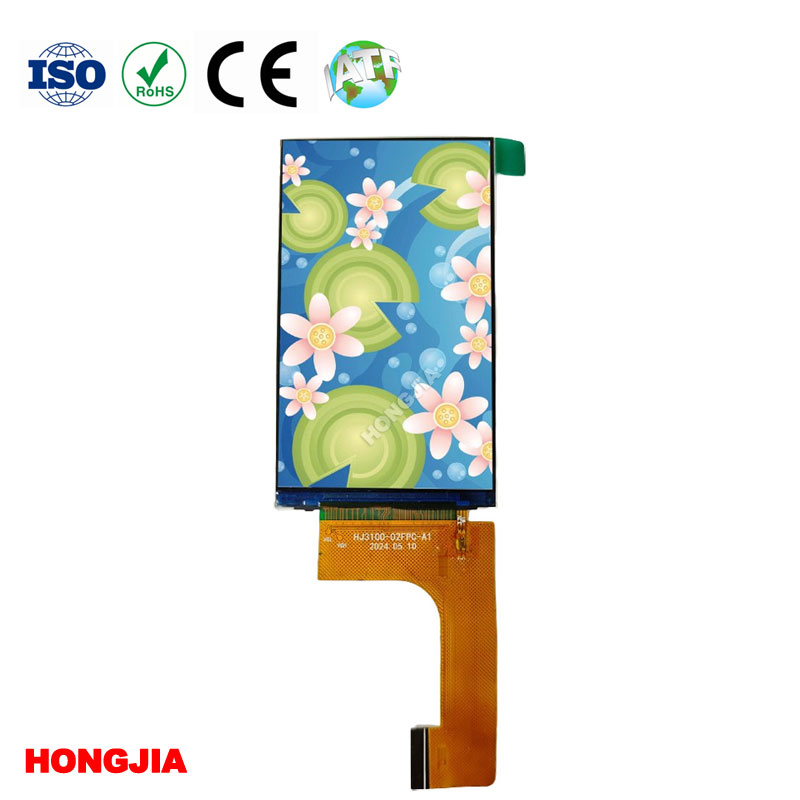

그만큼3.1인치 TFT LCD RGB 인터페이스작은 설치 공간에서 고품질의 시각적 출력이 필요한 임베디드 시스템을 위해 설계된 컴팩트 디스플레이 솔루션입니다. TFT(박막 트랜지스터) 기술은 능동형 매트릭스 제어를 가능하게 하여 선명한 이미지, 빠른 응답 시간 및 정확한 색상 재현을 보장합니다.

SPI 또는 I2C와 같은 직렬 인터페이스와 달리 RGB 인터페이스는 픽셀 데이터를 병렬로 전송하므로 더 높은 새로 고침 빈도와 더 부드러운 그래픽 성능을 지원할 수 있습니다. 이는 실시간 시각적 업데이트가 필수적인 애플리케이션에 특히 적합합니다.

2. TFT LCD 기술의 이해

TFT LCD는 박막 트랜지스터를 사용하여 각 픽셀을 개별적으로 제어하는 ​​일종의 능동형 매트릭스 LCD입니다. 이 구조는 대비를 향상시키고 누화를 줄이며 전반적인 이미지 안정성을 향상시킵니다.

주요 구성 요소는 다음과 같습니다.

• 광변조용 액정층
• 조명용 백라이트 유닛
• RGB 표현을 위한 컬러 필터
• 픽셀 제어를 위한 박막 트랜지스터 매트릭스

3.1인치 크기는 공간이 제한되어 있지만 시각적 선명도가 여전히 중요한 휴대용 장치에 자주 선택됩니다.

3. RGB 인터페이스가 특별한 이유는 무엇입니까?

RGB 인터페이스는 빨간색, 녹색, 파란색 신호를 동시에 보내는 병렬 데이터 전송 방식입니다. 각 픽셀은 이 세 가지 신호의 조합으로 정의되므로 정밀한 색상 제어가 가능합니다.

핵심 특성:

• 병렬 데이터 전송(8/16/18/24비트 RGB)
• 높은 새로 고침 기능
• 대기 시간이 짧은 시각적 업데이트
• 컨트롤러에서 디스플레이로 직접 픽셀 매핑

복잡한 직렬 디코딩을 우회하기 때문에 RGB 인터페이스는 성능에 민감한 임베디드 시스템에서 널리 사용됩니다.

4. 시스템 아키텍처 및 신호 흐름

일반적인 3.1인치 TFT LCD RGB 시스템은 마이크로컨트롤러 또는 프로세서, 디스플레이 드라이버 IC, LCD 패널 자체로 구성됩니다.

신호 흐름 프로세스:

1. CPU/GPU가 프레임 버퍼 데이터를 생성합니다.
2. RGB 신호는 병렬 GPIO 또는 LCD 컨트롤러를 통해 출력됩니다.
3. 동기화 신호(HSYNC, VSYNC, DE)는 프레임 타이밍을 정렬합니다.
4. TFT 패널은 한 줄씩 픽셀 데이터를 수신합니다.
5. 디스플레이 드라이버는 이에 따라 픽셀 매트릭스를 업데이트합니다.

타이밍 정확성이 중요합니다. 동기화 신호가 일치하지 않으면 이미지가 깜박이거나 찢어지거나 왜곡될 수 있습니다.

5. 주요 기술 사양 설명

사양을 이해하면 적절한 시스템 통합을 보장하는 데 도움이 됩니다.

6. RGB 인터페이스 디스플레이의 장점

RGB 인터페이스는 임베디드 시스템에 선호되는 여러 가지 성능 이점을 제공합니다.

• 높은 재생 성능:실시간 그래픽에 이상적
• 낮은 대기 시간:직접 픽셀 전송으로 지연 최소화
• 더 나은 이미지 품질:압축 아티팩트 없음
• 하드웨어 단순성:간단한 디스플레이 컨트롤러 디자인

이러한 장점은 의료 모니터링, 산업용 대시보드 및 휴대용 테스트 장비와 같은 응용 분야에서 특히 중요합니다.

7. 한계 및 엔지니어링 과제

장점에도 불구하고 RGB 인터페이스 디자인에는 어려움이 따릅니다.

• 많은 GPIO 핀 필요(핀 수가 많음)
• 신호 무결성을 위한 복잡한 PCB 라우팅
• 더 높은 EMI 감도
• 대형 디스플레이의 제한된 확장성

엔지니어는 소음 간섭과 타이밍 오류를 방지하기 위해 레이아웃과 접지 전략을 신중하게 설계해야 합니다.

8. 실제 장치의 응용

3.1인치 TFT LCD RGB 인터페이스는 산업 전반에 걸쳐 널리 채택됩니다.

• 산업용 제어 패널
• 휴대용 의료 진단 도구
• 스마트 홈 제어 인터페이스
• 휴대용 측정 장비
• 가전제품(GPS, POS 단말기)

크기, 성능 및 비용의 균형을 통해 매우 다양한 용도로 사용할 수 있습니다.

9. 설계 및 통합 지침

최적의 성능을 보장하려면 엔지니어는 다음 설계 원칙을 따라야 합니다.

• HSYNC 및 VSYNC에 대해 엄격한 타이밍 동기화를 유지합니다.
• 임피던스 제어 PCB 트레이스 사용
• 신호선은 최대한 짧게 유지하세요
• 적절한 전력 디커플링 커패시터 적용
• 펌웨어 새로 고침 빈도 최적화

적절한 구현은 안정적인 디스플레이 성능과 장기적인 신뢰성을 보장합니다.

10. 다른 인터페이스와의 비교

RGB는 소형 고속 임베디드 시각화 시스템에서 여전히 선호되는 선택입니다.

11. 일반적인 문제 해결

일반적인 문제는 다음과 같습니다.

• 타이밍 불일치로 인한 디스플레이 깜박임
• 잘못 구성된 비트 심도로 인해 잘못된 색상이 발생함
• 동기화 신호 누락으로 인한 빈 화면
• 접지 불량으로 인한 소음 간섭

솔루션:

• 클록 및 동기화 신호 타이밍 확인
• 펌웨어 구성 설정 확인
• PCB 레이아웃 및 차폐 개선
• 적절한 전압 조정을 사용하십시오.

12. 엔지니어를 위한 선택 가이드

3.1인치 TFT LCD RGB 모듈을 선택할 때 다음을 고려하십시오.

• 애플리케이션의 해상도 요구 사항
• 사용 가능한 MCU 또는 프로세서 인터페이스 기능
• 전력 소비 제약
• 작동환경(온도,습도)
• 실내/실외 사용을 위한 밝기 요구 사항

잘 어울리는 디스플레이는 개발 시간을 크게 단축하고 사용자 경험을 향상시킵니다.

13. 자주 묻는 질문

Q1: 임베디드 시스템에 RGB 인터페이스가 선호되는 이유는 무엇입니까?
최소한의 대기 시간으로 빠르고 직접적인 픽셀 데이터 전송을 제공하기 때문입니다.

Q2: 3.1인치 TFT LCD가 실외용으로 적합한가요?
네, 밝기가 충분하고 눈부심 방지 처리가 되어 있다면 가능합니다.

Q3: RGB 인터페이스에는 전용 컨트롤러가 필요합니까?
예, 대부분의 시스템에는 RGB 출력을 지원하는 LCD 컨트롤러 또는 MCU가 필요합니다.

Q4: TFT LCD에서 깜박임의 원인은 무엇입니까?
동기화 신호가 부적절하거나 전원 공급이 불안정합니다.

Q5: 배터리 구동 장치에 RGB 인터페이스를 사용할 수 있습니까?
예. 하지만 데이터 활동이 많아 전력 최적화가 필요합니다.

14. 결론 및 연락처

3.1인치 TFT LCD RGB 인터페이스는 임베디드 시스템 설계에서 가장 효율적이고 널리 사용되는 디스플레이 솔루션 중 하나입니다. 고속, 고품질 비주얼을 제공하는 능력은 산업, 의료 및 소비자 애플리케이션에 없어서는 안 될 요소입니다. 그러나 성공적인 구현을 위해서는 타이밍, 레이아웃 및 시스템 통합에 세심한 주의가 필요합니다.
