휴대용 장치의 2.0인치 HD TFT 디스플레이(480*360 해상도, RGB 인터페이스)를 위한 하드웨어 설계 기술

     하드웨어 설계2.0인치 HD 가로형 디스플레이(480*360 해상도, RGB 인터페이스) 휴대용 장치에서는 디스플레이 품질, 전력 소비, 물리적 공간 및 신뢰성의 균형을 맞추는 데 중점을 둡니다. 다음은 Shenzhen Hongjia Technology의 엔지니어들이 요약한 주요 설계 기법과 고려 사항입니다.

I. 인터페이스 및 신호 무결성

1. RGB 인터페이스 선택

60Hz에서 480*360 해상도에 충분한 데이터 대역폭을 보장하려면 RGB565(16비트) 또는 RGB666(18비트) 병렬 인터페이스의 사용을 우선시하십시오(약 ~20MHz의 픽셀 클록 필요).

메인 컨트롤러의 인터페이스 전압이 LCD의 인터페이스 전압(예: 1.8V 대 3.3V)과 일치하지 않는 경우 레벨 변환 IC(예: TXS0108E) 또는 버퍼와 결합된 저항 분배기를 추가해야 합니다.

2. 신호 라우팅 최적화

길이 일치 및 임피던스: RGB 데이터 라인(D[0:17])은 그룹 내에서 길이 일치(편차 100mils 이하)하는 것이 좋습니다. 클록 라인(PCLK)은 독립적으로 길이가 일치해야 하며 고속 잡음 소스로부터 멀리 라우팅되어야 합니다.

접지 보호 및 차폐: FPC(Flexible Printed Circuit) 또는 PCB에서 GND 라인을 사용하여 백라이트 PWM 및 전원 공급 라인과 같은 노이즈 소스로부터 RGB 신호를 격리합니다.

종단 매칭: 전송 거리가 10cm를 초과하는 경우 신호 반사를 억제하기 위해 LCD 끝에 직렬 저항기(22Ω~100Ω)를 추가할 수 있습니다.

II. 전원 공급 및 전력 소비 제어

1. 다중 채널 전원 공급 장치 설계

일반적인 요구 사항에는 VDD(논리 전압, 일반적으로 3.3V/1.8V), VCI(드라이버 전압, ~3.3V) 및 백라이트 LED 구동 전압(직렬 LED 수에 따라 3.5~20V 범위)이 포함됩니다.

VDD 및 VCI를 공급하려면 저잡음 LDO(예: TPS7A47)를 사용하여 전원 공급 장치 스위칭으로 인한 리플 잡음이 디스플레이 균일성을 방해하는 것을 방지하는 것이 좋습니다.

2. 백라이트 절전 전략

이 특정 디스플레이는 6개의 LED로 구성된 백라이트를 갖추고 있으며 800니트의 높은 밝기를 제공하여 직사광선 아래에서도 선명한 가독성을 보장합니다. 또는 고효율 LED 드라이버 IC(예: LP8556)를 사용하여 PWM 조광(깜빡임 방지를 위해 1kHz 이상 권장)과 아날로그 조광을 결합한 하이브리드 제어 방식을 지원할 수 있습니다.

자동 밝기 조정: 주변 조명 센서(예: APDS-9301)를 통합하여 주변 조명 조건에 따라 백라이트를 동적으로 조정하여 30% 이상의 전력 절감을 달성합니다.

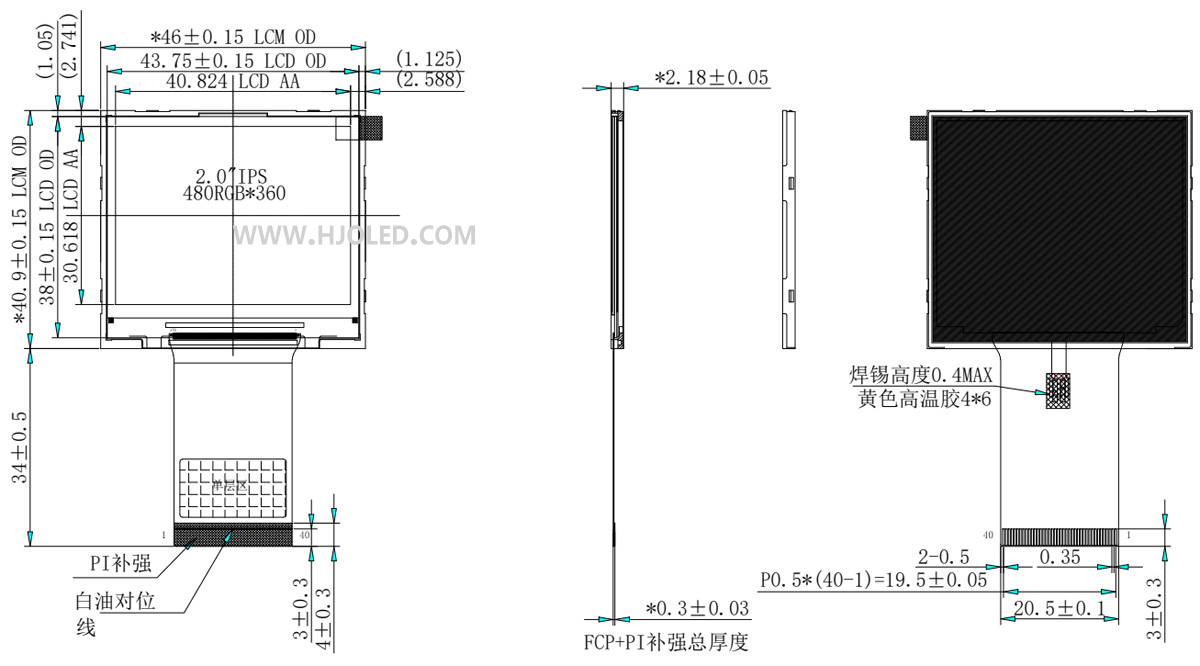

3. 2.0인치 HD TFT 디스플레이: 480×360픽셀의 고화질 해상도를 갖춘 가로형 디스플레이입니다. ST7701S 드라이버 IC와 RGB 인터페이스를 활용합니다. 메인보드를 설계할 때 호스트 CPU가 고해상도 디스플레이와 RGB 인터페이스를 지원하는지 확인하여 CPU가 디스플레이를 효과적으로 구동할 수 있는 용량이 부족한 상황을 방지하는 것이 중요합니다. 480 × 360 가로 구성의 화면비는 4:3입니다. 따라서 표시된 이미지가 90도 회전되는 것을 방지하려면 소프트웨어 초기화 중에(일반적으로 0x36 명령의 MV/MX/MY 비트를 통해) 스캔 방향을 올바르게 구성해야 합니다.

III. EMC 및 간섭 내성

1. LCD 모듈 차폐

백라이트 모듈과 PCB 사이에 전도성 폼을 배치합니다. 또한 FPC(Flexible Printed Circuit)를 동박으로 감싸서 접지하여 방사 노이즈를 최소화합니다.

2. 전원 공급 장치 분리

각 전원 공급 장치 입력에서 10μF 세라믹 커패시터를 0.1μF 고주파 커패시터와 병렬로 설치하여 LCD 커넥터에 가깝게 배치합니다.

3. 동기화 신호 보호

HSYNC 및 VSYNC 신호와 직렬로 페라이트 비드(예: BLM18PG121SN1)를 삽입하여 고주파수 잡음을 필터링합니다.

IV. 테스트 및 검증

1. 전원 투입 순서 확인호스트 컨트롤러와 LCD 모듈 모두의 전원 공급 장치와 신호 타이밍 시퀀스가 ​​해당 데이터시트에 지정된 요구 사항(예: 재설정 펄스 폭 >10ms)을 준수하는지 확인하세요.

2. 디스플레이 품질 테스트

단색 및 체커보드 테스트 패턴을 활용하여 색상 얼룩, 깜박임 및 이미지 지속성(고스팅)을 검사합니다. 오실로스코프를 사용하여 PCLK(픽셀 클럭) 지터를 측정합니다. 이 값은 클록 주기의 5% 미만으로 유지되어야 합니다.

3. ESD 보호

IEC 61000-4-2 레벨 4 표준을 준수하려면 FPC 인터페이스에 TVS 다이오드 어레이(예: SRV05-4)를 설치하십시오.

     앞서 언급한 설계 전략을 구현하면 제한된 물리적 공간 내에서 안정적인 고화질 디스플레이 성능을 달성할 수 있으며 이를 통해 휴대용 장치의 배터리 수명을 연장할 수 있습니다. 시제품이 제작되면 전력 소비 및 EMI 테스트를 우선적으로 수행하고, 대량 생산을 준비하기 위해 FPC 내구성 검증을 수행하는 것이 좋습니다. Shenzhen Hongjia Technology는 1.14~12.1인치 범위의 디스플레이 화면과 그에 수반되는 터치스크린의 R&D, 제조, 판매 분야에서 12년간의 전문 지식을 자랑합니다. 당사의 포괄적인 제품군에는 다양한 인터페이스 옵션을 갖춘 고화질, 고휘도, 불규칙한 모양의 디스플레이가 포함됩니다. 완전 자동화된 생산 기계를 갖춘 전용 제조 시설에서 운영되는 당사는 전 세계 수많은 Fortune 500대 기업에 자랑스럽게 서비스를 제공하고 있습니다. 또한, 당사는 36개월 애프터 서비스 보증을 제공하여 귀하가 완전한 마음의 평화를 누릴 수 있도록 보장합니다.
