6비트 직렬 RGB 인터페이스를 갖춘 2.4인치 LCD 화면을 전자제품에 적용

     240*320 해상도의 2.4인치 LCD 화면은 시장에서 매우 일반적이며 해당 인터페이스는 일반적으로 표준입니다.  현재 Shenzhen Hongjia Technology의 엔지니어들은 덜 일반적인 인터페이스인 6비트 직렬 RGB 인터페이스를 갖춘 2.4인치 TFT 화면을 공유하게 됩니다. 이 조합은 비용, 성능 및 설계 복잡성 간의 탁월한 균형을 제공하며 일정 수준의 디스플레이 품질이 필요한 중저가 장치에 널리 사용됩니다.

1. 6비트 직렬 RGB 인터페이스란 무엇입니까?

A. RGB : 적색, 녹색, 청색의 원색 데이터선을 이용하여 화면의 각 픽셀을 구동하는 것을 말합니다.

B. 6비트: 각 색 구성 요소(R, G, B)의 깊이가 6비트, 즉 64단계 회색조임을 나타냅니다. 단일 픽셀의 결합된 색 심도는 262K 색상(64 * 64 * 64 = 262,144)입니다. 이는 일반적인 16비트(65K 색상) 또는 24비트(16.7M 색상) RGB보다 색상 충실도가 약간 낮지만 일반적으로 사람의 눈을 위한 많은 비전문 이미지 애플리케이션에는 충분합니다.

C. 시리얼: 이것이 핵심입니다. VSYNC, HSYNC, DE, D0-D15/23, 일반적으로 20개 이상의 라인과 같은 많은 수의 데이터 및 제어 라인이 필요한 기존 병렬 RGB 인터페이스와 달리 직렬 RGB는 한 쌍의 차동 클럭 라인(CLK+/CLK-)과 3개의 차동 데이터 라인(R+,R-; G+,G-; B+,B-)을 통해 각 픽셀의 RGB 데이터를 고속으로 전송합니다.

D. 물리적 회선 수: 차동 회선 6쌍 + 가능한 접지 및 전력선으로 회선 수를 크게 줄입니다(일반적으로 물리적 케이블 8-12개만).

E. 프로토콜: 일반적으로 MIPI D-PHY의 DSI(디스플레이 직렬 인터페이스) 프로토콜의 단순화된 형태 또는 SPI 인터페이스의 상위 수준 변형을 따릅니다. 소비자용 2.4인치 화면에서는 간단히 "직렬 RGB" 또는 "SPI RGB 인터페이스"라고도 하며 기본적으로 직렬 변환기를 사용하여 병렬 RGB 신호를 직렬 데이터 스트림으로 변환합니다.

 2. 결합된 장점(왜 이 디자인인가?)

"작은 화면 크기 + 중간에서 낮은 색 농도 + 직렬 인터페이스"의 조합은 애플리케이션에서 다음과 같은 핵심 이점을 보여줍니다.

A. 대폭적인 배선 절감: 이것이 가장 두드러진 장점입니다. 병렬 인터페이스의 와이어 수를 20개 이상에서 약 10개로 줄이면 다음과 같은 결과가 나타납니다.

메인 컨트롤러와 스크린 사이의 라우팅에 필요한 공간이 줄어들어 잠재적으로 PCB 레이어 수가 줄어들고 레이아웃이 단순화됩니다.

더 작고 저렴한 FPC 커넥터를 사용하여 공간과 BOM 비용을 절약합니다.

와이어 수가 적으면 연결 지점의 실패율이 낮아지고 간섭 방지 설계가 더 쉬워집니다.

B. 비용 절감:

배선 수가 적기 때문에 PCB 비용, 커넥터 비용, 조립 비용이 모두 절감됩니다.

메인 제어 칩에 필요한 GPIO 수가 줄어들어 핀 수가 적은 보다 경제적인 MCU 또는 MPU를 선택할 수 있습니다.

C. 전력 소비 감소:

직렬 차동 신호는 전압 스윙이 낮고 전자기 간섭이 적기 때문에 병렬 TTL 레벨 신호에 비해 전력 소비가 적습니다.

와이어 수가 적다는 것은 기생 용량이 적다는 것을 의미하며 구동에 필요한 전력도 그에 따라 감소합니다.

D. 성능 요구 사항 충족:

2.4인치 QVGA 화면의 경우 총 픽셀 수는 76,800개입니다. 60Hz 새로 고침 빈도에서 필요한 데이터 대역폭은 대략 76800 * 18비트/픽셀 * 60Hz ≒ 83Mbps입니다. 6비트 컬러(18비트/픽셀)를 사용하더라도 직렬 인터페이스의 일반적인 속도(수백 Mbps에서 1Gbps 이상)가 충분하므로 충분한 헤드룸이 남습니다.

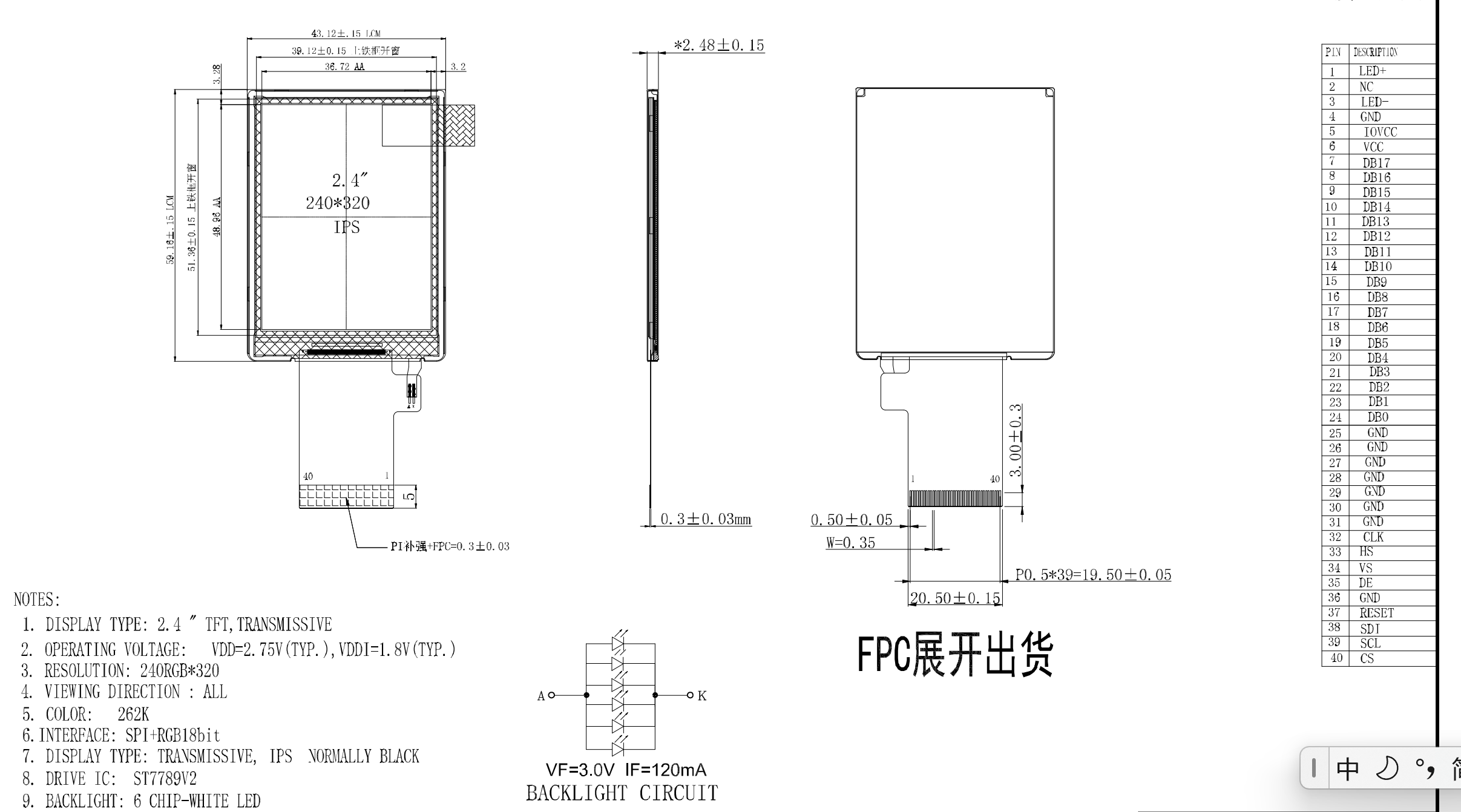

     Shenzhen Hongjia Technology는 6비트 직렬 RGB 인터페이스를 갖춘 2.4인치 LCD 디스플레이 모델 HJ2408-18-A1을 대량 생산하고 있습니다.  이메일을 통한 고객의 문의를 환영합니다. 6비트 직렬 RGB 인터페이스를 갖춘 2.4인치 LCD 화면은 고도로 최적화된 임베디드 디스플레이 솔루션입니다. 인터페이스 직렬화의 핵심 기술을 통해 시각적 경험(소형, 비전문 이미지 애플리케이션의 경우)을 크게 희생하지 않으면서 단순화된 디자인, 향상된 신뢰성 및 전체 비용 절감을 달성하여 현대 소형 스마트 장치의 디스플레이에 대한 고전적인 선택 중 하나가 되었습니다.
