1024×600 해상도, MIPI 2채널, 24핀 정전식 터치스크린을 갖춘 7인치 IPS 가로 화면에 대한 응용 시나리오 분석

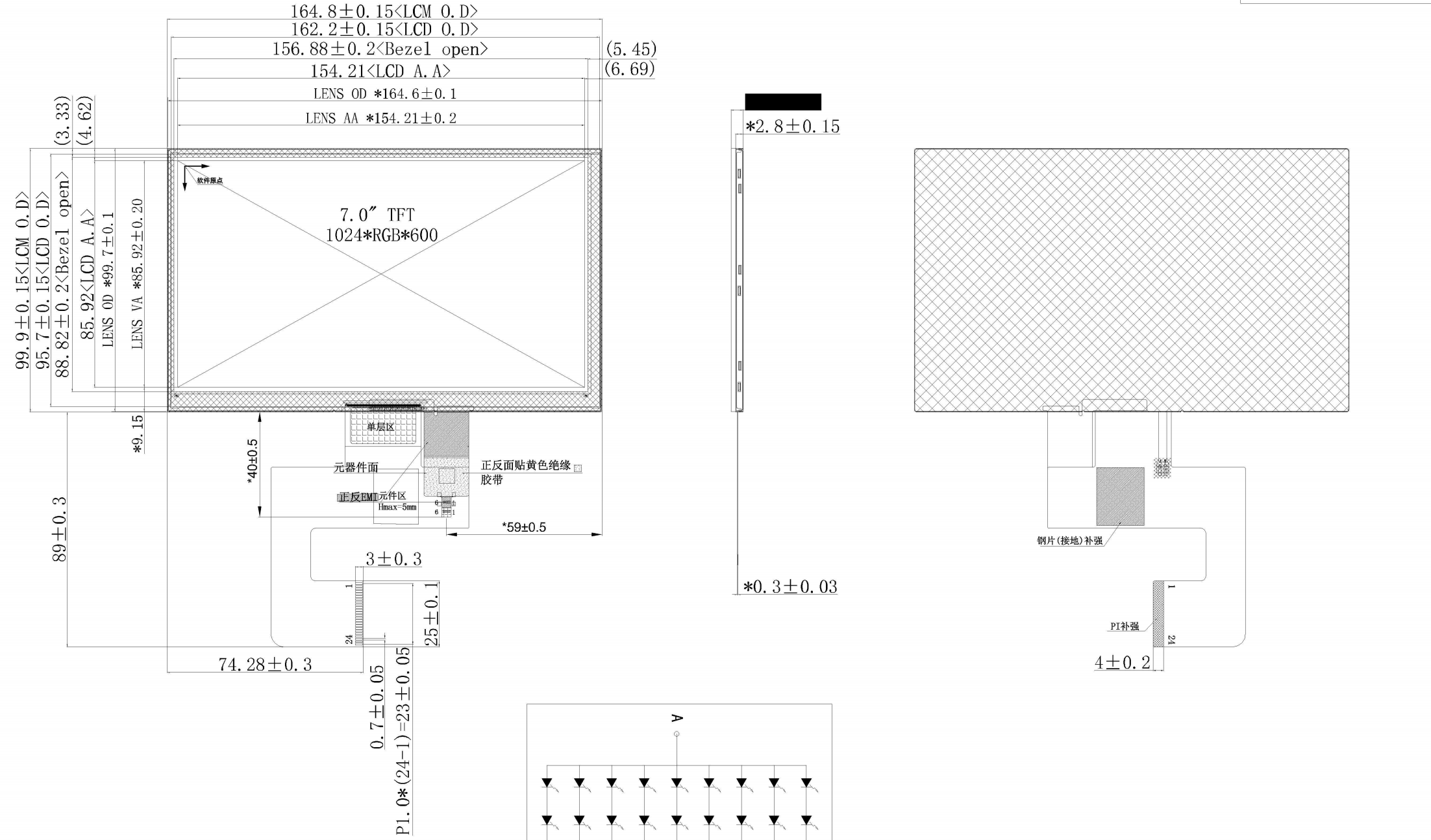

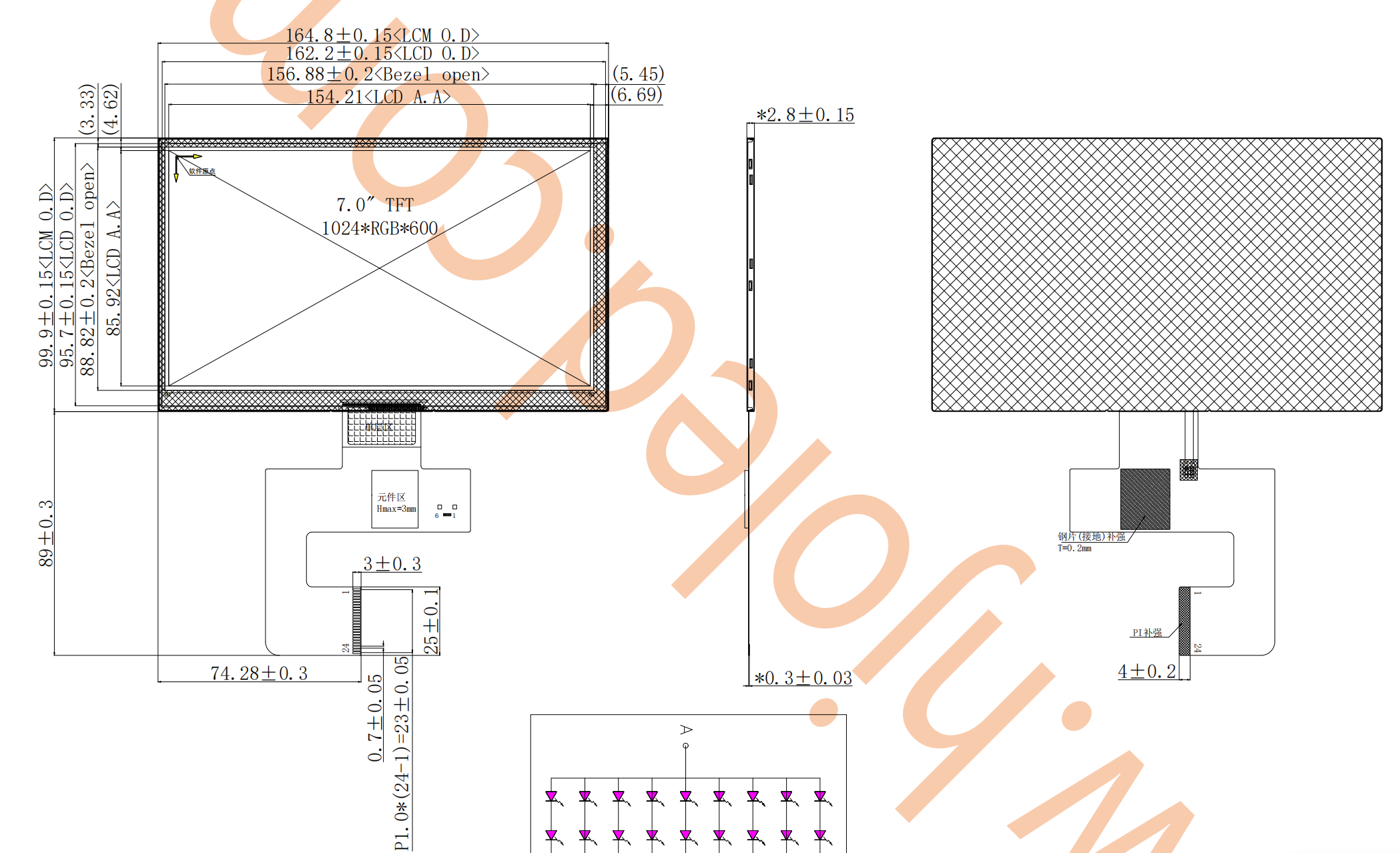

       7인치 TFT 가로 화면은 일반적으로 1024*600 해상도와 4채널 MIPI 인터페이스를 갖습니다. 2채널 LCD 화면은 드물고 정전식 터치스크린 케이블과 LCD 화면 케이블을 통합하는 경우는 더욱 드물기 때문에 하드웨어 엔지니어의 작업량이 증가합니다. Shenzhen Hongjia Technology 엔지니어들은 1024*600 해상도, 2채널 MIPI 인터페이스 및 정전식 터치스크린을 갖춘 7인치 IPS 가로형 스크린을 성공적으로 대량 생산했습니다. 24핀 커넥터는 터치스크린과 디스플레이 신호를 단일 케이블 인터페이스로 통합하여 고객 설계를 더욱 쉽게 해줍니다.

       7인치, 1024×600(가로세로 비율은 대략 15:9, 16:9에 가깝습니다). 이는 일반적인 보급형 및 중급 디스플레이 사양으로 비용 효율적이며 대부분의 기본적인 그래픽 인터페이스 디스플레이 요구 사항을 충족할 수 있지만 픽셀 밀도(약 169PPI)는 고해상도 화면만큼 높지 않습니다. IPS(In-Plane Switching)는 넓은 시야각, 우수한 색 재현성, 높은 일관성과 같은 장점을 제공합니다. 시야각에 관계없이 색상 및 밝기 감쇠가 최소화되므로 여러 명의 뷰어가 필요하거나 다양한 각도에서 작동해야 하는 애플리케이션(예: 산업 제어, 스마트 홈 제어 시스템 및 휴대용 장치)에 이상적입니다.

장점 및 적용 가능한 시나리오:

1. 비용-성능 균형: 이 조합은 탁월한 가치를 제공합니다. IPS는 뛰어난 시청 경험을 제공하는 반면 MIPI는 보드 공간과 전력 소비를 절약합니다. 2개의 채널은 1024×600@60Hz에서 충분한 대역폭을 제공합니다.

2. 내장형 및 휴대용 장치에 적합:

A. 산업용 HMI: 산업용 터치스크린, 계측기 인터페이스; IPS의 넓은 시야각을 통해 작업자는 다양한 위치에서 명확하게 볼 수 있습니다.

B. 스마트 홈 컨트롤: 홈 제어판, 스마트 게이트웨이 디스플레이; MIPI 인터페이스는 장치 소형화를 촉진합니다.

C. 휴대용 의료 기기: 높은 전력 소비 및 신뢰성 요구 사항을 갖춘 휴대용 테스트 기기.

D. 자동차 애프터마켓/보조 디스플레이: 후진 카메라, 뒷좌석 엔터테인먼트 시스템 등(자동차 등급 요구 사항 참고)

E. 상업용 장치: POS 기계, 셀프서비스 단말기, 대기 시스템.

F. 저전력 IoT 장치: 고급 정보 표시 단말기. 3. 대역폭 요구 사항 분석: 필요한 대략적인 대역폭을 계산합니다.

3 픽셀 클록 ≒ (가로 픽셀 + 블랭킹) × (세로 행 + 블랭킹) × 새로 고침 빈도. 단순화된 추정치: 1024×600@60Hz, RGB888(24비트 색 심도).

데이터 속도 ≒ 1024 × 600 × 60 × 24 ≒ 884Mbps. MIPI DSI 2 레인의 일반적인 이론적 대역폭은 1Gbps(특정 클록 주파수에 따라 다름)를 초과하며, 이는 특정 여유를 두고 이 해상도를 원활하게 구동하는 데 충분합니다.

      요약하자면, MIPI 2레인을 갖춘 7인치 IPS(1024×600) 가로형 디스플레이는 비용, 디스플레이 효과, 전력 소비 및 공간 점유 측면에서 탁월한 균형을 이루는 성숙한 솔루션입니다. 다양한 중급 임베디드 디스플레이 애플리케이션, 특히 넓은 시야각, 색상 일관성 및 공간 절약이 필요한 시나리오에 매우 적합합니다.
