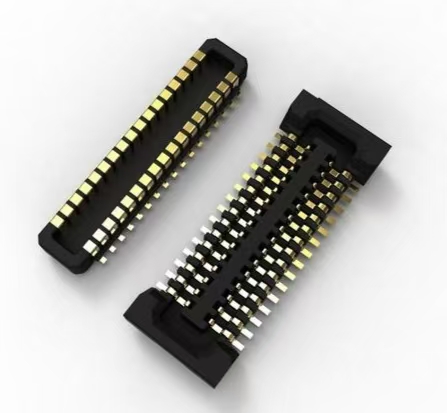

유연한 디스플레이 케이블에는 B TO B 커넥터를 사용하는 것이 더 낫습니까, 아니면 골드 핑거 플러그를 사용하는 것이 더 낫습니까?

       많은 고객이 디스플레이를 선택할 때 이 문제에 직면합니다. 일부 유연한 디스플레이 케이블은 B2B 커넥터를 사용하고 다른 케이블은 직접 골드핑거 플러그를 사용합니다. 그들은 무엇을 선택해야 할지 확신하지 못합니다. Shenzhen Hongjia Technology Engineering은 다음과 같은 간단한 분석을 제공합니다.

1. 커넥터 솔루션

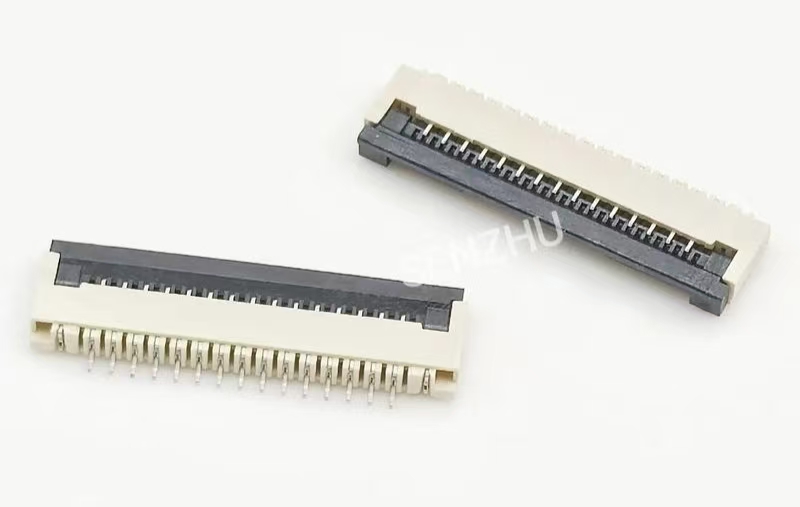

이 방법을 사용하려면 마더보드에 납땜된 별도의 커넥터(일반적으로 ZIF 또는 LIF 커넥터)가 필요합니다. 연성 회로 기판은 이 커넥터에 직접 삽입되고 잠금 레버로 고정됩니다.

· 장점:

· 높은 신뢰성: 기계적 잠금 메커니즘은 강력한 연결을 보장하고 진동과 충격에 효과적으로 저항하며 안정적인 접촉 저항을 제공합니다.

· 간편한 조립 및 수리: 정렬 허용 오차가 커서 작업자가 사용하기 쉽습니다. 화면이나 케이블이 손상된 경우 마더보드를 손상시키지 않고 잠금 장치를 쉽게 열어 교체할 수 있습니다.

· 인터페이스 보호: 커넥터는 주로 커넥터 자체에서 마모가 발생하는 "희생" 역할을 하며 마더보드의 납땜 패드는 보호됩니다. 커넥터 교체 비용은 마더보드 수리 비용보다 훨씬 저렴합니다.

• 단점:

• 공간 점유율: 커넥터 자체가 일정한 높이를 갖고 있기 때문에 극도로 얇고 가벼움을 목표로 하는 디자인에는 어려움이 있습니다.

• 더 높은 비용: 커넥터의 재료 비용이 증가합니다.

• 복잡한 구조: 마더보드 레이아웃 내에서 커넥터를 위한 공간과 높이가 필요합니다.

2. 금손가락 직접 삽입 솔루션

이 방법은 접촉을 유지하기 위해 외부 구조(예: 금속 실드, 나사 또는 플라스틱 프레임)의 압력에 의존하여 FPC 케이블의 골드 핑거(노출된 금도금 패드)를 마더보드의 해당 스프링 또는 슬롯에 직접 삽입합니다.

• 장점:

• 극도의 얇고 가벼움: 커넥터의 높이를 제거하여 초박형 설계를 구현하는 데 선호되는 솔루션입니다.

• 저비용: 커넥터를 제거하여 대량 생산 시 비용을 대폭 절감합니다.

• 단순한 구조: 마더보드 레이아웃을 단순화합니다.

• 단점:

• 높은 신뢰성 위험: 접촉 품질은 전적으로 가해지는 외부 압력의 균일성과 내구성에 따라 달라집니다. 장기간 사용하면 압력이 느슨해져 접촉 불량이 발생할 수 있습니다. 진동이나 낙하도 연결에 쉽게 영향을 줄 수 있습니다.

• 조립이 어려움: 정렬에는 극도의 정밀도가 필요하며 일반적으로 자동화 장비가 필요합니다. 수동 작업은 어렵고 정렬 불량으로 인해 골드 핑거가 손상되기 쉽습니다.

• 수리가 거의 불가능합니다. 몇 번 삽입하고 제거하면 골드 핑거가 마모되거나 손상될 수 있습니다. 수리 중에 케이블을 직접 당기면 골드 핑거가 쉽게 마더보드 접점을 분리하거나 변형시켜 영구적인 손상을 초래할 수 있습니다.

3. 그렇다면 우리는 어떻게 선택해야 할까요?

• 다음과 같은 경우 커넥터를 선택하세요.

• 제품은 높은 신뢰성 요구 사항을 가지며 특정 진동 및 충격 환경(예: 자동차 디스플레이, 산업 장비)을 견뎌야 합니다.

• 제품은 제조 및 수리가 용이해야 한다(예: 일반 노트북, 모니터).

• 내부 공간이 극도로 제한되지 않는 기존 가전제품.

• 다음과 같은 경우 다이렉트 골드 핑거 플러그인 커넥터를 선택하십시오.

• 얇고 가벼움이 가장 우선시되며 어느 정도 유지 관리 용이성과 조립 용이성은 허용됩니다(예: 고급형 초박형 노트북 및 태블릿의 내부 연결).

• 비용에 매우 민감하고 대량 생산이 필요한 고정밀 자동화 장비는 높은 조립 수율을 보장합니다.

• "일회용"으로 설계되어 조립 후 분해가 거의 필요하지 않습니다(예: 많은 휴대폰 내부의 화면 케이블 연결).

     오늘날의 가전제품 산업에서는 두 기술이 널리 사용되며 동일한 장치에 나타나는 경우가 많습니다. 예를 들어, 초박형 노트북에서 마더보드와 화면 사이의 주요 연결에는 두께를 위해 직접 금손가락 커넥터를 사용할 수 있는 반면 마더보드와 터치패드 및 키보드와 같은 구성 요소 사이의 연결에는 기존 커넥터를 사용할 수 있습니다. 1밀리미터의 두께를 줄이는 것보다 신뢰성과 유지 관리성이 더 중요하다면 커넥터가 더 안정적이고 성숙한 선택입니다. 고정밀 자동화 생산 라인을 통해 초박형, 비용에 민감한 신제품을 제작하는 경우 다이렉트 골드핑거 커넥터 솔루션을 신중하게 고려해야 합니다.
