LCD 화면 유연성 케이블의 품질을 구별하는 방법

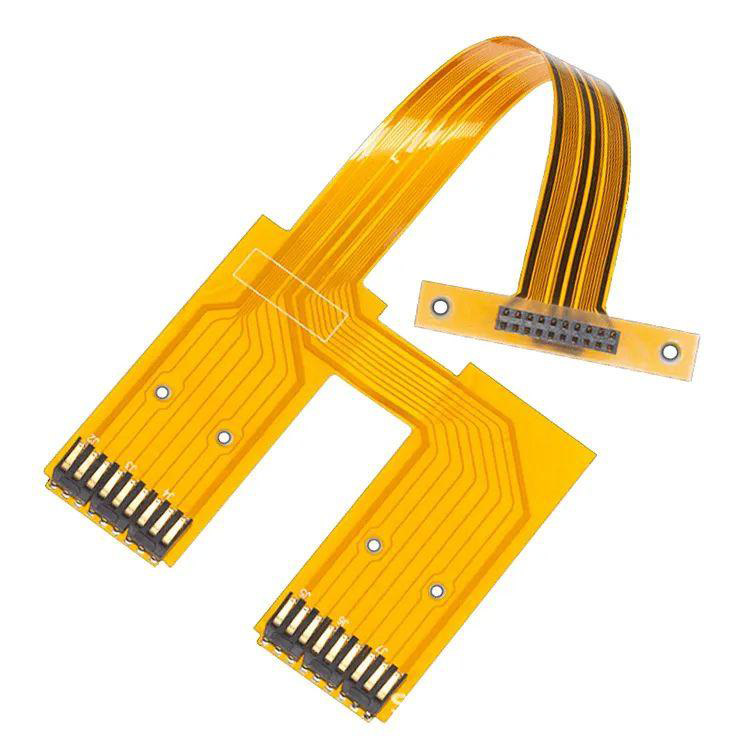

     고객은 종종 LCD 화면 유연한 케이블의 품질을 구별하는 방법을 묻습니다. 우선, 우리는 유연한 케이블이 무엇인지 알아야합니다. 유연한 케이블을 FFC (Flexible Flat Cables)라고도합니다. 주로 LCD 화면 및 기타 회로 보드를 연결하여 신호 또는 전원을 전송하는 데 사용됩니다. 품질은 디스플레이 효과와 안정성에 직접적인 영향을 미칩니다.

      고객이 화면을 표시하고 유연한 케이블로 인한 것인지 확인하려면 외관, 재료, 프로세스 및 기능 테스트를 포함하여 다음과 같은 측면에서 다음과 같은 측면에서 확인할 수 있습니다.

디스플레이 화면은 유연한 케이블 자체로 인해 발생하는 경우가 아니라 인터페이스 산화 또는 마더 보드 문제로 인해 일반적으로 표시되지 않을 수 있지만 유연한 케이블은 연결 구성 요소로 확인하기가 가장 쉽습니다. 따라서 문제를 구별 할 때 여러 가지 요소가 포괄적으로 고려되어야하며 한 지점 만 볼 수는 없습니다.

A. 외관 검사 : FPC 품질의 예비 판단

1. 표면 무결성

· 고품질 유연한 케이블 : 스크래치, 균열, 들여 쓰기 또는 주름없이 매끄럽고 평평한 표면 (특히 가장자리와 주름).

· 품질이 좋지 않은 유연한 케이블 : 생산 공정이 좋지 않아 명백한 긁힘, 표면의 껍질을 벗기거나 국소 돌출부/우울증이있을 수 있습니다 (먼지 또는 파손이 쉬운).

2. 금 손가락 (연락처 끝) 상태

골드 핑거는 유연한 케이블과 인터페이스 간의 연결의 핵심 부분으로, 접점 성능에 직접적인 영향을 미칩니다.

· 고품질 : 금 손가락은 균일 한 색 (밝은 금), 표면에 산화물 층 (검은 색 또는 흰색 없음), 흠집이나 변형 및 깔끔한 가장자리를 가지고 있습니다.

· 품질이 좋지 않음 : 금 손가락은 어둡거나 산화 된 (검은 색/흰색), 긁힘 또는 곰팡이 정밀도가 좋지 않아 가장자리가 거칠 수 있습니다 (인터페이스에 삽입 할 때 쉽게 붙잡거나 접촉 할 수 없음).

3. 케이블 본체의 유연성과 강도

유연한 케이블은 "부드러움"과 "강인함"을 모두 고려해야하며 반복적 인 굽힘 후에는 쉽게 파괴하기가 쉽지 않습니다.

· 고품질 : 케이블 본체는 명백한 주름없이 손으로 부드럽게 접힌 (비폭력 굽힘)를 자연스럽게 반등 할 수 있습니다. 도체 (내부 구리 와이어)는 스트레칭시 부러진 소리가 없습니다.

· 품질 불량 : 너무 단단 할 수 있습니다 (절연 층이 너무 두껍습니다)이거나 너무 부드럽습니다 (도체가 너무 얇으므로) 여러 번 구부린 후에 파손되거나 박리 될 수 있습니다 (절연 층과 도체가 분리됨).

B. 재료 및 공정 : 내구성 및 신호 전송을 결정합니다

1. 절연 층 및 덮개 층 재료

유연한 케이블의 절연 층 (외부 층을 감싸는 외부 층) 및 덮개 층 (금 손가락을 보호)의 재료는 온도 저항 및 부식 저항에 직접 영향을 미칩니다.

· 고품질 : 일반적으로 PET (폴리 에스테르) 또는 고온 저항성 PVC가 사용되며 강한 온도 저항 (-40 ° ~ 125 ℃) 및 화학적 부식 저항;

· 품질 불량 : 온도 저항이 열악한 재활용 플라스틱 또는 저비용 PVC를 사용할 수 있습니다 (고온에서의 연화 및 변형).

2. 도체 재료 및 구조

도체는 대부분 구리 호일 또는 통조림 구리 와이어이며 전도도 및 산화 저항에 직접적인 영향을 미칩니다.

· 고품질 : 도체는 고급 전해 구리 (≥99.9%), 고르게 주석 (중간 두께)이며 산화 반점이 없습니다. 단면적은 표준 (예 : 0.1mm², 0.15mm² 등)을 충족하며 저항 값은 낮습니다 (멀티 미터로 온 저항을 측정하여 확인할 수 있음).

· 품질 불량 : 재활용 구리 또는 불순한 구리가 사용될 수 있고, 주석 층은 얇고 고르지 않으며 (국소 구리 노출이 쉽게 산화되기 쉽다) 도체는 너무 얇고 (단면적이 부족하고) 저항 값이 높다 (신호 감쇠 또는 불충분 한 전원 공급 장치).

3. Crimping Process (커넥터가있는 어셈블리)

유연한 케이블에 커넥터 (예 : FPC 커넥터)가 크림 핑 된 경우 크림 핑 품질을 확인해야합니다.

· 고품질 : 크림 핑이 빡빡하고 도체는 커넥터 핀 (탈구 또는 느슨 함 없음)과 완전히 접촉하고 절연 층이 정확하게 차단 (잔류 접착력 없음) 및 전반적인 견고성이 있습니다.

· 품질이 좋지 않음 : 느슨한 크림핑 (도체와 핀 사이의 접촉이 충분하지 않음), 잔류 절연 층 (단락) 또는 오프셋 크림 핑 위치 (일부 핀이 작동하지 않는 경우).

C. 기능 테스트 : 실제 성능을 확인하십시오

외관과 자료로 판단하는 것만으로는 충분하지 않을 수 있으며 실제 테스트 확인이 필요합니다.

1. 연속성 테스트 (멀티 미터)

유연한 케이블의 양쪽 끝에있는 금 손가락에 해당하는 핀의 연속성을 측정하려면 멀티 미터의 저항 범위 (경고 범위)를 사용하십시오.

· 양질의 품질 : 수행 해야하는 모든 핀을 경고해야합니다 (저항 ≤ 몇 옴); 연결 요구 사항이없는 핀을 수행해서는 안됩니다 (무한).

· 품질 불량 : 회로 파손 (특정 핀에 경고음 없음), 단락 (관련없는 핀 전도) 또는 비정상 저항 값 (예 :> 10Ω, 신호 감쇠를 초래할 수 있음)이있을 수 있습니다.

2. 신호 전송 테스트 (교체 방법)

LCD 화면에 화면 노이즈, 깜박임, 검은 색 화면 등과 같은 문제가있는 경우 알려진 고품질 소프트 케이블로 대체 할 수 있습니다.

· 교체 후 일반 디스플레이 → 원래 소프트 케이블이 손상되거나 품질이 좋지 않을 수 있습니다.

· 교체 후에도 여전히 비정상 → 문제는 화면, 마더 보드 또는 인터페이스에있을 수 있습니다.

3. 내구성 테스트 (장기 사용 관찰)

고주파 사용 시나리오 (예 : 휴대 전화, 모니터)의 경우 반복적 인 플러그 및 플러그 및 굽힘을 반복 한 후 소프트 케이블의 성능을 관찰 할 수 있습니다.

· 고품질 : 몇 개월간 사용 후 접촉이나 파손이 좋지 않습니다.

· 낮은 품질 : 금 손가락 산화, 케이블 바디 파손 또는 단기간에 (예 : 1 ~ 2 주).

      위의 판단을 바탕으로 고품질 소프트 케이블은 다음 요구 사항을 충족해야합니다. 외관 손상, 산화가없는 밝은 금 손가락, 열 저항성 및 부식성 재료, 우수한 도체 전도 및 정밀한 주름 크림 핑 공정. 디스플레이가 비정상적이면 소프트 케이블 (특히 금 손가락 및 굽힘)을 점검하는 데 우선 순위를 두으며 교체 방법 및 멀티 미터 테스트로 신속하게 확인할 수 있습니다. Shenzhen Hongjia Technology는 12 년의 업계 경험을 통해 1.14 인치 -12.1 인치 LCD 화면의 연구 및 개발, 생산 및 판매에 중점을 둡니다. 우리가 사용하는 FPC는 신뢰성이 높고 산화에 내성이 있으며 유연성이 우수합니다. 플러그인 골드 손가락의 금 함량은 1.5-2.0μ로 군사 산업, 기기 및 장비, 소비자 전자 제품 및 기타 제품에 적합합니다. 우리는 많은 Fortune 500 대 기업에 서비스를 제공했으며 고객으로부터 찬사를 받았습니다. 당사의 제품은 들어오는 자료에서 선적까지 12 개의 검사 프로세스를 거쳐 고객이 걱정할 필요가 없습니다.
